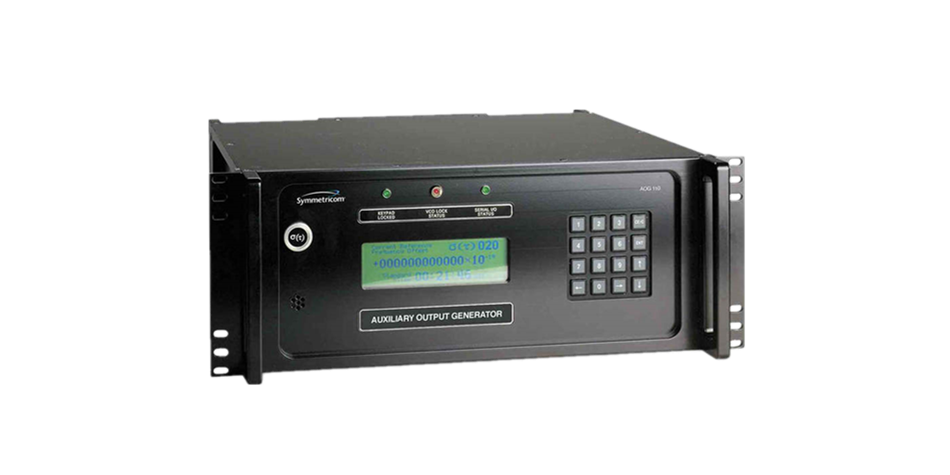

AOG110 GPS北斗频率相位微跃器相位微跃器、Microsemi Corporation AO
产品描述
Microsemi公司的AOG-110相位微跃器（Microsemi''s Auxiliary Output Generator™）专门用于解决高性能频率标准设备使用的相关性能。目前，调整偏差，扩展频率标准是非常困难的，不损害性能表现是不切实际的。AOG-110提供的5MHz输出，可在较宽的范围内，以极高的分辨率编程调节，是一项经济之选。
技术指标
性能：
- 秒稳优于3.0E-13
- 1/t稳定度近似于秒稳
- 相位噪声：<3dB
- 3路5MHz输出：+13dBm，50Ω
- VCXO范围：>1.0E-6
- 输出隔离度：>80dB
- 5MHz输入范围：+6dBm至+15dBm
- 温度特性：<10ps/℃
定时输出：
- 类型：1PPS(正向脉冲）
- 振幅：> 3V，50Ω（TTL兼容）
- 脉冲宽度：20μs
- 上升沿：<5ns
- 抖动：<1ns RMS
时间输入：
- 类型：1PPS(正向脉冲）
- 振幅：>3V，50Ω（TTL兼容）
- 脉冲宽度：20μs
- 上升沿：<5ns
- 抖动：< 1 ns RMS
- 同步精度（输入到输出）：<15ns
供电：
- 通用：85-265VAC，47-440Hz
- 备用直流输入：8-30VDC
- 功率：运行20W，启动40W
物理规格：
- 尺寸：17.78 cm x 42.54 cm x 53.34 cm（7.0”x16.75”x21.0”）
- 重量：约40磅
重要特点
- 5 MHz低相位噪声输出
- 可编程相位偏移1ps
- 可编程频率范围1E-19至5.0E-8
- 温度控制技术确保温度特性
- 由微波激射型氢原子钟技术研发的RF次系统持）
- 第二代微处理器控制
- 提供键盘访问数字化相位和频率控制界面
- 提供液晶显示器便于查阅配置信息和性能表现
- 提供RS-232串口实现全功能控制
- 提供密码安全保护机制下的远程控制
- 双模式频率控制，允许分步式或一步式频率设置
- 输出相对相位控制用户定义的时间间隔
- 可编程间隔可挂起和恢复
- 实时时钟设置和调整

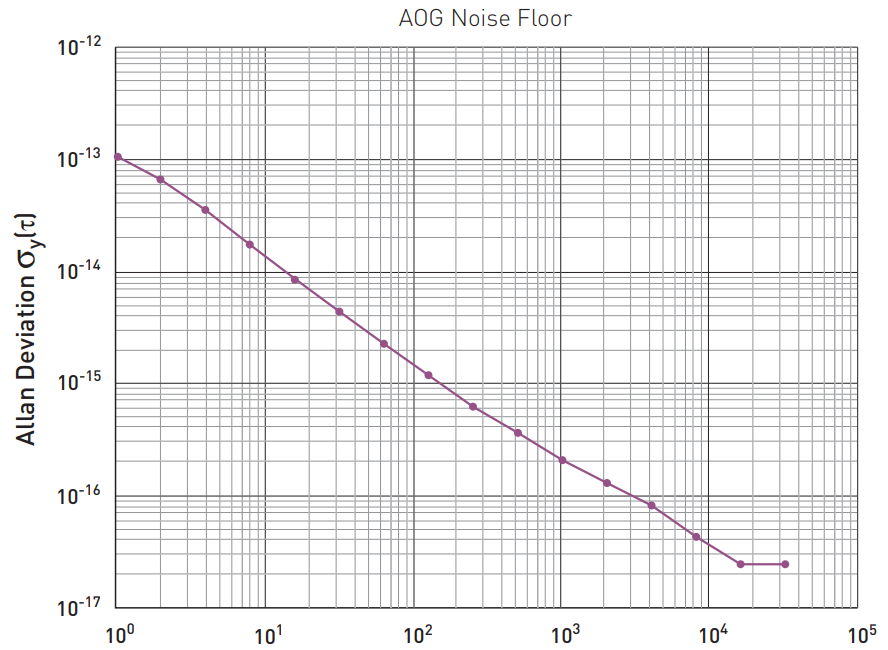

Frequenc Stability
通讯接口：
- 兼容RS-232的控制端口
- 支持1200、2400、4800、9600和19200波特率
- 键盘控制的远程锁定模式
- 所有的频率，相位和时钟控制支持远程操作
- 运行数据和鉴定支持远程操作
Recommendation

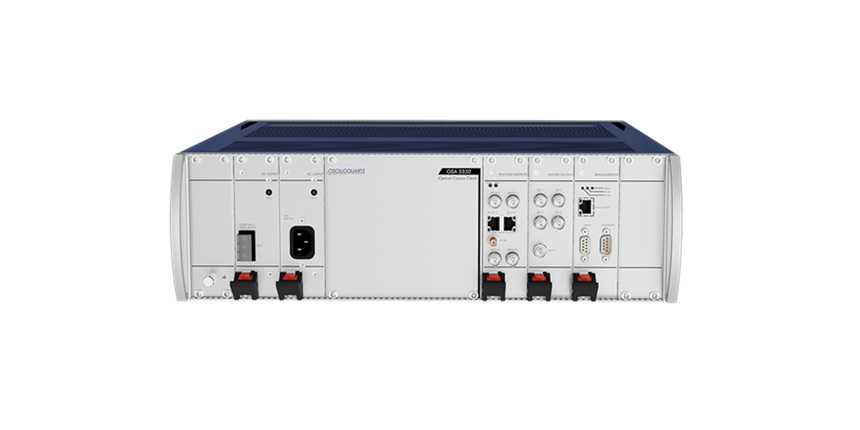

OSA3350-ePRC+ 光学铯原子钟Precision
