OSA3350-ePRC+ 光学铯原子钟ePRC应用程序、商业光学铯原子钟、OSA3350-ePRC

OSA3350是第一个专门为ePRC应用程序设计的商业光学铯原子钟。

产品描述

1. 越来越多的网络和应用程序需要被精确地同步。不准确的时间会导致性能不佳，甚至整个系统中断。虽然GNSS提供了极好的精度，但基于卫星的定时存在干扰和欺骗等漏洞，因此不能作为唯一的同步技术来依赖。原子钟具有高水平的准确性和出色的可用性，为GNSS提供了理想的备份。
2. 我们的OSA3350是第一个专门为ePRC应用程序设计的商业光学铯原子钟。它能够在一个延长的生命周期内实现高度稳定的同步。由于其先进的光学铯技术，它提供了比传统的磁性铯时钟更高的精度、更长的寿命和更坚固的设计。我们的OSA3350具有比ePRCG.811.1规范更好的出色频率稳定性，能够部署ePRTC解决方案，甚至优于最严格的建议。更重要的是，用超稳定的原子钟补充卫星同步解决方案，确保最高水平

主要优点

1. 超高稳定性和长寿命：比传统磁选铯钟具有更高的频率稳定性和超过两倍的寿命。
2. 独特的创新：利用光学技术高效利用铯原子的商用ePRC+产品。
3. 紧凑的设计：紧凑而兼顾的设计，适用于云、核心网和企业网。
4. RoHS兼容：完全符合最新的RoHS标准，实现高水平的环境可持续性
5. 远程和安全管理：远程和安全管理使用SNMPv3，全面支持ADVA控制器

模拟频率输出

• 模拟输出数量：2
• 频率：5MHz 和 10MHz
• 信号格式：正弦波
• 连接器：BNC
• 负载阻抗： 50Ω±5%
• 振幅：>10dBm（最小）；13dBm（典型）
• 谐波: ≤ -40dBc
• 非谐波（杂散）：≤ -70dBc

数字频率输出

• 数字频率输出数量：1
• 信号格式：方波
• 频率：2048MHz
• 连接器：SMA
• 振幅：< 2.5VPP @ 50Ω 负载

定时数字输出 1PPS

• 1PPS输出数量：4
• 频率：1 Hz
• 连接器：BNC/F
• 信号格式：方波LVCMOS
• 负载阻抗：50Ω
• 振幅：5 Vpp ，50Ω负载
• 抖动： ≤1ns RMS
• 上升沿：≤5ns (10% to 90%)
• 输出方形
• 输出定时信号有效斜率：正
• 脉冲宽度：20 μs

定时同步1PPS输入

• 1PPS输入数量：1
• 频率： 1Hz
• 连接器：BNC/F
• 信号格式：方波 LVCMOS
• 负载阻抗：50Ω或1MΩ (可编程)
• 振幅： 2.5V；max. 5V
• 脉冲宽度：100ns-100μs
• 输出定时信号有效斜率：正或负（可编程）

定时同步1PPS输出

• 同步范围：±500μs
• 一次性外部同步分辨率（1PPS输入同步）：≤ ± 10 ns
• 1PPS输出的手动相位调整
• 4个独立可调输出
• 手动调节分辨率：1 ns

电源和电池选项

• 电源模块数量：2
• 全冗余电源
• 热插拔
• 自动开关
• 稳态功耗： @ 25°C ≤60W
• 预热功耗： ≤90W

环境

• 工作温度：10°C – +50°C
• 不工作温度： -40°C – +70°C
• 工作相对湿度： 10% – 90% 无冷凝
• 工作DC磁场：0 Gauss to 2 Gauss 任意方向
• 在防风雨位置固定使用（操作）：EN 300 019-1-3, class 3.2
• 运输：EN 300 019-1-2, class 2.2
• 存储：EN 300 019-1-1, class 1.1
• 海拔：0 – 15,000 m
• 安全：IEC 62368-1
• EMC&ESD: EN 50081-1, EN 50082-1, IEC 801 parts 2,3,4,5,6
• 符合CE
• 完全符合RoHS

机械参数

• 桌面或19’’机架安装
• 宽度/带机架安装耳： 450mm/482.6mm
• 深度：510mm
• 高度：132mm
• 重量：20kg

网络应用

ePRC和ePRTC适用于通信和云服务提供商、电力公司授时、企业和政府

• 符合PRC G811/ePRC G811.1的高精度和稳定频率源
• ePRC+/ePRTC+通信网络解决方案，结合基于卫星的定时和主时钟
• 为更高的精度和更长的寿命替代磁选铯钟
• 应用在云和电力的GNSS高稳定备份
• 云服务提供商、企业以及政府和国防组织受益于最高的精确度和更长的生命周期

技术参数

频率精度和可设置性

• 频率精度（工厂）：≤ ±1×10-12
• 功率循环后的频率重复性：≤ ±1×10-12
• 频率设置分辨率: ±1×10-15
• 频率设置范围：±1×10-9

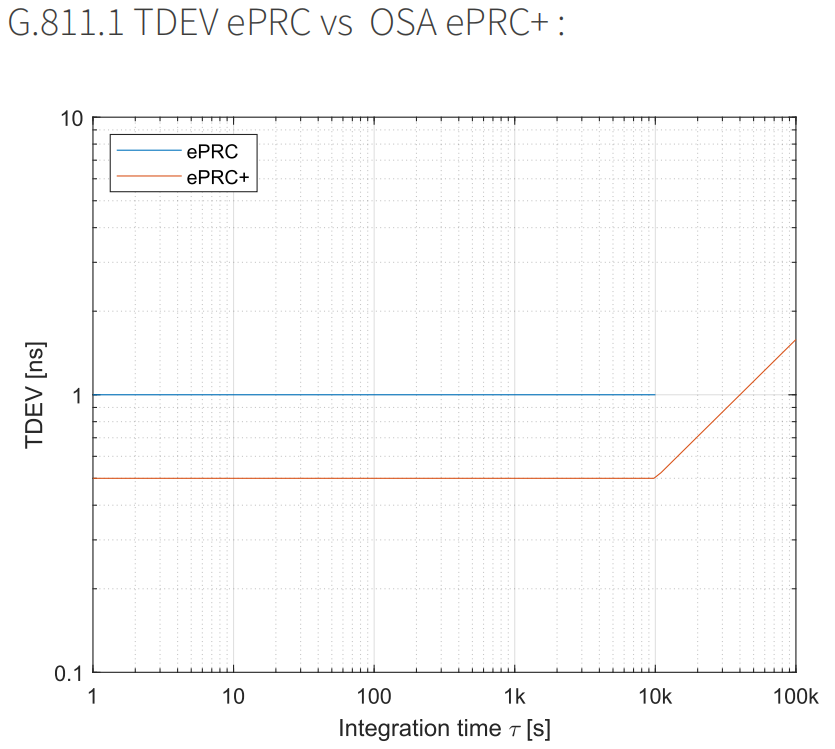

频率输出的稳定性优于ITU-T

• OSA 3350 ePRC+超过811.1 ePRC，当与OSA ePRTC结合使用时，该解决方案可以提供高达35ns的保持超过14天与G.8272.1 ePRTC中规定的70ns相比。

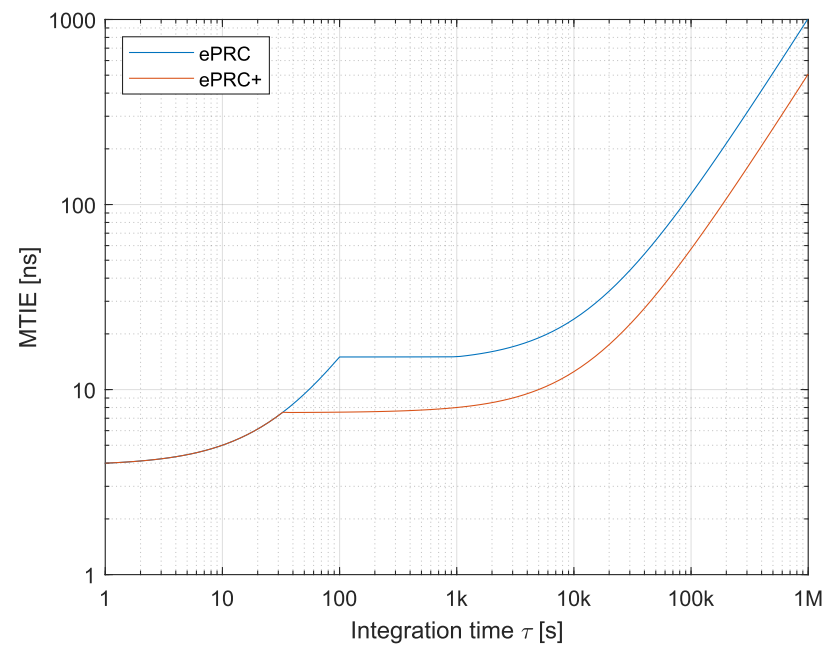

• 811.1 MTIE ePRC 对比 OSA ePRC+ :

预热时间：60分钟 @ 25°C

电信 BITS 输出

1. BITS输出数量：4
2. 信号波行符合 ITU-T G.703
3. 信号类型： E1
4. 码型： HDB3
5. 帧类型： CAS 带 CRC4
6. SSM支持
7. 连接器：
8. 2 x BNC ：2048MHz
9. 2 x RJ-48：E1
10. 阻抗： 120Ω@ RJ-48；75Ω @ BNC

模拟频率输出

1. 模拟输出数量：2
2. 频率：5MHz 和 10MHz
3. 信号格式：正弦波
4. 连接器：BNC
5. 负载阻抗： 50Ω±5%
6. 振幅：>10dBm（最小）；13dBm（典型）
7. 谐波: ≤ -40dBc
8. 非谐波（杂散）：≤ -70dBc

管理特点

• 状态LED
  • 3x (告警-状态-电源)
  • 在前面板（管理板卡）
• 告警继电器
  • 告警继电器：3
  • 最大额定值：U= 50 VDC, I = 250 mA
  • 连接器：SUB-D 9/F
  • 在前面板（管理板卡）
• 本地管理端口
  • RS-232C
  • 连接器：SUB-D9/M
  • 端口配置：波特率115200 bps
  • 端口配置：8个数据位，1个停止位
  • 端口配置：无奇偶校验，无握手
  • 管理命令：CLI
  • 管理软件： Windows GUI
• 远程管理端口
  • 远程管理端口：以太网 – TCP-IP
  • 连接器：RJ45
  • 管理命令：SNMPv2/v3 (包括身份验证和加密)
  • 管理软件：Ensemble Controller, Ensemble Sync Director
