1000C超高性能晶体振荡器晶体振荡器,超稳恒温晶振

产品描述

1.  Microsemi公司的1000C通过先进的SC和BVA晶体加工技术，实现了超低的相位噪声、优异的短期稳定性，和低老化率的特性。连续工作30天内即可达到标称的老化率指标，运行时间更长可以获得更加优异的表现，在连续加电运行数年之后，日老化率指标甚至低至1E-12。
2. 1000C采用杜瓦隔热技术的恒温槽设计，在整个工作温度范围内均具有优异的温度特性，其受到温度变化影响所产生的频率改变<5.0E-9。此外，1000C还具有一个监测恒温槽温度变化的传感器（监测灵敏度：10mV/℃）。
3. 1000C提供高性能和超高性能两个版本。超高性能版本，SSB相位噪声可达：-130dBc@1Hz、-160dBc@100KHz，稳定后，短期稳定度可以达到：2E-13（0.1s ~ 100s）。高性能版本SSB相位噪声也可达到：-120 dBc@1Hz、-160dBc@100KHz，稳定后，短期稳定也可以达到3E-13(0.1s ~ 100S)。
4. 1000C采用低噪声、高隔离度的缓冲放大器提供4路独立的5MHz输出。缓冲放大器隔离信号输出尽可能不受负载变化的影响。而内部的电压调节器则使得电源纹波所引起的影响有效降低。伺服循环系统采用线性的电子频控技术来进行良好的频率调整，在压控调整的范围内，其调整线性优于5%。
5. 1000C能够满足广泛的军事和工业环境的应用需求。其可以被应用在高精度的频率计数器和综合器、GPS接收机、微波倍频器、相位噪声校准测试设备、2级通信应用、雷达和战术通信系统、安全通信系统、卫星地面终端以及航天飞行系统等。

技术指标

频率输出：

• 频率：4路5kHz
• 幅度：1Vrms(2路)，0.5Vrms(2路)
• 谐波：<-40dBc
• 杂散：<-80dBc
• 连接器：SMA

短期稳定性：0.1-100s）艾伦方差:<3.0E-13 高性能，<2.0E-13超高性

日老化率：（工作30天后）

 <5.0E-9（在整个工作温度范围）

SSB相位噪声： 高性能              超高性能

1Hz               -120dBc          -130dBc

10Hz             -145dBc          -150dBc

100Hz           -156dBc          -157dBc

1,000Hz        -160dBc          -160dBc

10,000Hz      -160dBc          -160dBc

100,000Hz    -160dBc          -160dBc

温度特性：<5.0E-9（在整个工作温度范围）

font view

主要特点

• 低老化率：5.0E-11/天
• 低相位噪声：-130dBc@1Hz，-160dBc@100kHz（超高性能）
• 4路独立缓冲和电压隔离的5MHz输出
• 短期稳定度：0.1s至100s优于2.0E-13（超高性能）
• 快速启动：15分钟达到2.0E-8
• 可在0℃至55℃的宽温环境下运行
• 电压调节0V至10V
• 调节范围6.0E-7

频率调整

1. 压控极性：正向
2. 压控范围：0V-10V
3. 负载特性： <5.0E-11，50Ω

供电电压：

8-30VDC

功耗：启动13W，运行3.5W

连接器：DB9

环境指标：

• 电压特性：电压改变+-1%，<1.0E-11
• EMI敏感性（边频带）：<-100dBc，0.1Vrms，10Hz-104Hz
• 操作温度：0℃至55℃
• 存储温度：-40℃至85℃
• 开机特性：15分钟，至2.0E-8
• 恒温槽温度监控： 10mV/℃
• 规格尺寸：规格尺寸尺寸：7.6cm*16.5cm*7.6cm(宽*深*高)
• 重量：<0.67Kg
• MTBF：>130,000小时

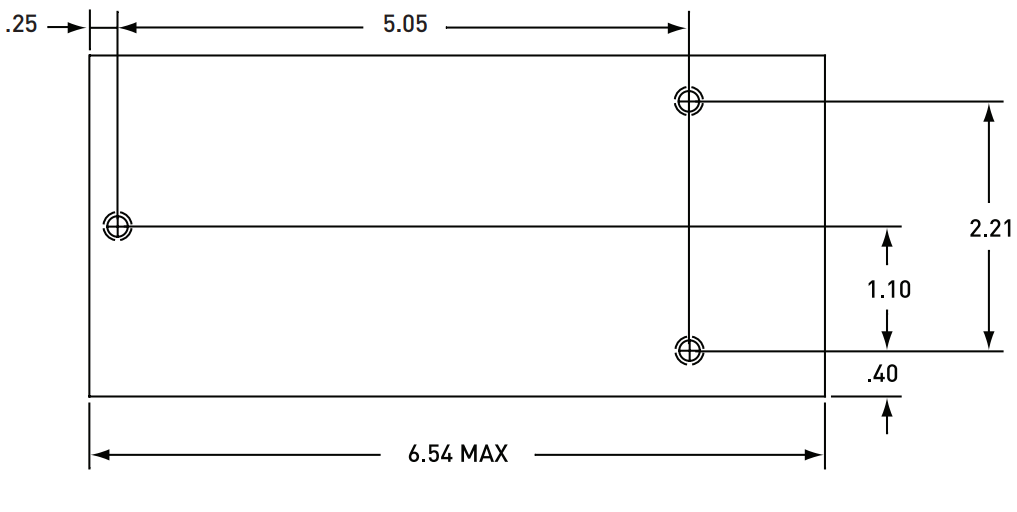

• Bottom View
