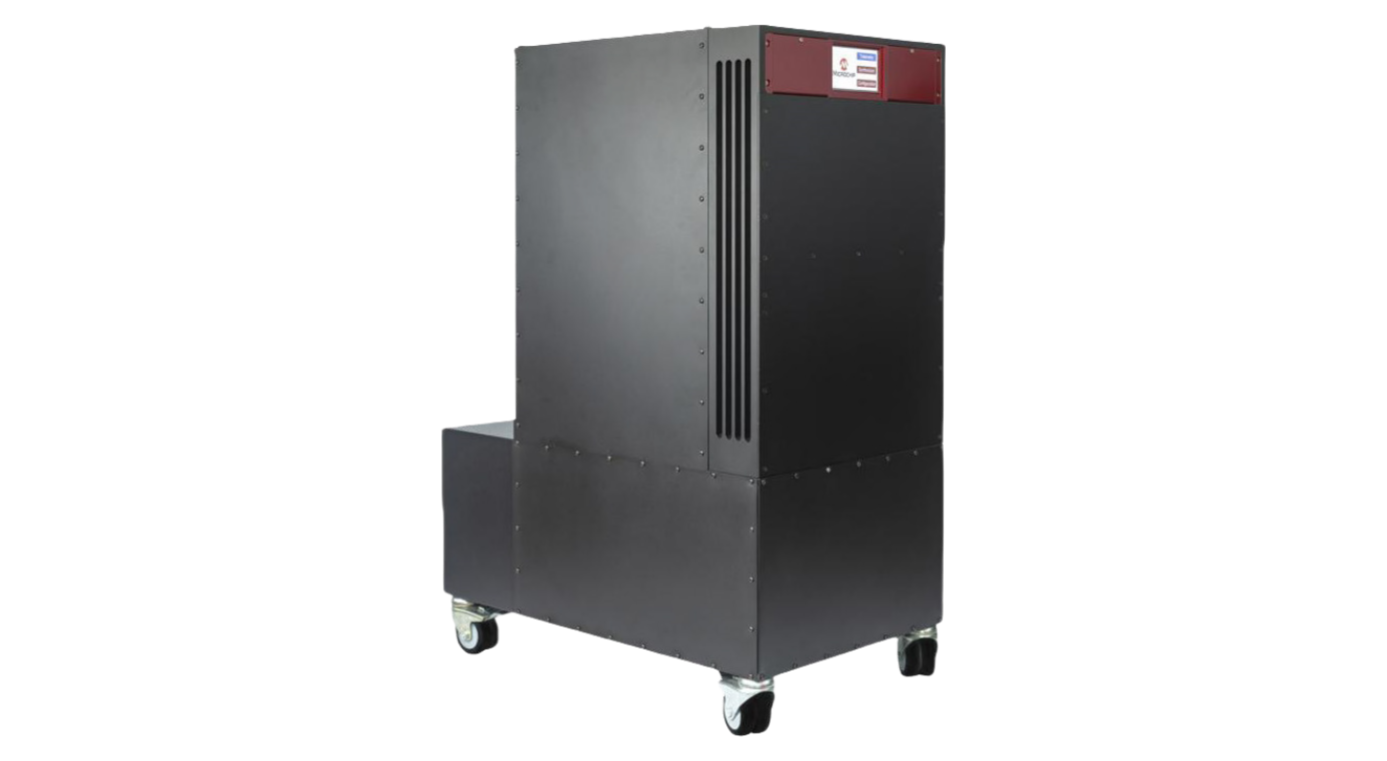

MHM-2020 主动型氢原子频标MHM-2020,主动型,氢原子,频标,产品,描述,Micr

产品描述

1. Microchip MHM-2020 是对世界上安装最广泛的主动式微波激射型氢原子钟的传承和发展，通过重新设计电子设备和软件获得了更好的稳定性，增强了MHM-2010独特的自动调谐设计。
2. MHM-2020能够实现< 3×10-16的日漂移率以及改良的环境稳定性，设计用于需要极端频率稳定性和低相位噪声的应用。
3. 在美国设计、制造和测试的微波激射器着眼于长期的服务部署，自1999年以来，95%的微波激射器仍在Microchip的相关设施中运行。每个MHM-2020的制造都符合严格的质量标准，并在部署前进行了广泛的性能验证测试。

应用领域

• 基础科学研究的频率参考源
• 国家级守时服务
• 射电天文学：超长基线干涉测量、阵列（VLBI、VLBA）
• 深空跟踪和导航
• GNSS/GPS卫星测控

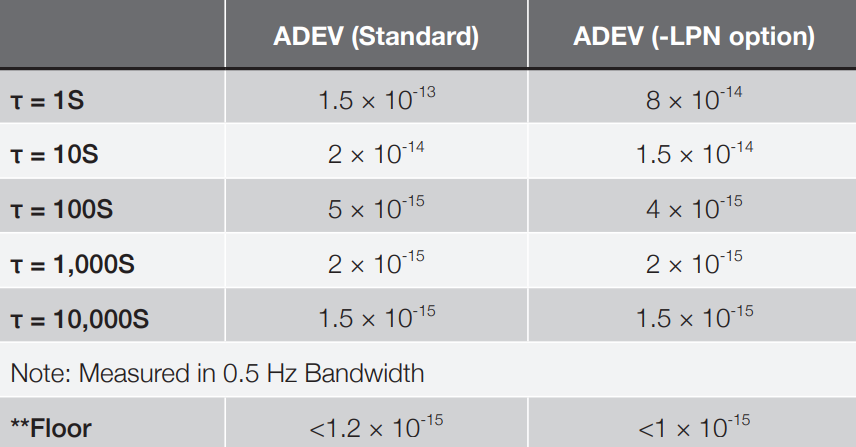

Performance Parameters

Stability

**Note: Typically achieved after extended period of unperturbed, continuous operation. Temperature variation: ±0.25°C. Relative humidity: ±10%. **Daily Aging <3 × 10-16 (typical) Note: Achievable after >3mo's operation while applying integrated drift compensation software

重要特点

• 通过触摸屏和安全以太网进行遥测监控
• 专用键盘或USB/串行端口（安全），便于灵活控制仪器
• 漂移补偿模式，使漂移低至<3×10-16/天（典型，3个月后）
• 氢气使用量低，可长期免维护，使用寿命超过20年。
• 使用内部时钟标记内部数据时间戳
• 提供1pps同步选项，用于GNSS精确校准
• 多个1pps和RF输出选项（5、10或100MHz）
• 低相位噪声选项
• 备用电池
• CE认证

技术指标

用户界面友好

通过直观的触摸屏显示器，安全的以太网或串行接口进行遥测监控，为您提供各种安全选项。

自动调谐和漂移补偿

MHM-2020采用自动频率控制系统，使谐振腔相对于氢发射线保持恒定频率。这种技术使它能够提供长期稳定性，这仅归功于最稳定的铯原子标准。现在，通过将此技术与新的集成漂移补偿软件配对，MHM-2020可以始终如一地实现<3×10-16的日老化率。

改善环境稳定性

Maser设计用于承受可变电压，温度和磁场环境。通过精心选择电子元件并控制制造工艺，每个MHM-2020的设计温度和磁场灵敏度分别为<8×10-15 /ºC和<2×10-14 / Gauss.

低相位噪声选项

MHM-2020可在出厂时配置低相位噪声输出，可在VLBI应用和深空通信和观测中实现更高分辨率的测量。您不再需要在长期和短期稳定性之间进行权衡。

低维护和拥有成本

主动式微波激射器的终身拥有成本是一个重要的考虑因素。MHM-2020设计用于长寿命和低维护。氢气供应足以运行20多年。高效的氢气状态选择器可最大限度地减少离子泵的负荷（每年<0.01摩尔），并且泵本身在标称氢气流量下的使用寿命超过20年。TeflonTM灯泡涂层几乎不需要重涂，并具有超过20年的使用寿命。因为需要，MHM-2020专为现场更换模块而设计。我们确保根据设备的使用年限，MHM-2010 Maser可以现场升级到新的MHM-2020。

备用电源

微波激射器有四个冗余电源系统，为内部备用电池充电。在正常的实验室环境中，电池将保持完整的微波激射器性能长达8小时。该系统还具有两个独立的交流电源。如果有一个微波激射器发生故障或失去主电源，这两种电源都可以单独为其供电。每个电源都能够以110或220 VAC，50或60 Hz自动输入。此外，可以将24 VDC电源系统作为备用电源连接到交流电源。在所有电源都缺失的情况下，微波激射器将恢复为电池供电，直到耗尽。

关于MHM-2020

氢气激光器的工作原理是氢原子在适当的环境中以精确的频率（1420405751 Hz）发射微波。众所周知氢原子波长21cm。将极小功率和高纯度信号锁相至极高性能的石英振荡器，为用户提供令人难以置信的长期稳定性以及出色的相位噪声。主动式微波激射器具备超常的稳定性，通常是被动式微波激射器的4倍，铯束的100倍（测量7天）。氢钟的优势包括低时钟噪声（消除参考时钟噪声校正的必要性）和高性能铯相比达到规定频率稳定的间隔更短（少10000倍）。.MHM-2020获得专利的四极子磁性技术，使其具有高性能和长寿命的关键特性，可实现卓越的原子束聚焦，腔体自动调谐和专有的漂移补偿软件算法。大型部署基地已证明，通过使用相对少量的氢来最大限度地减少离子泵负荷，可以实现长期免维护运行。在关键部件上采用专有的Teflon™涂层技术，并使用专用的微波激射器设备来控制每个微波激射器的制造和测试验证谱系。

规格@25˚C（环境温度），除非另有说明
