FR9200高精度铷原子频率标准超高稳、低相噪原子频率标准
概述：
FR9200 超高稳、低相噪原子频率标准是一款高精度、高可靠性的时钟产品，内置超长寿命、超高稳恒温晶振和低漂移铷原子钟，经过多周期长时间老化挑选和反复测试分析，确保铷原子钟和恒温晶振性能和指标稳定可靠;内置GPS北斗授时型接收模块，设备支持驯服功能；设备采用现代数字电路、高分辨D/A、严谨的频率驯服算法及测控同步技术，有效实现了长期稳定度锁定卫星、中期稳定度跟随铷原子钟、短期稳定度由高稳晶振决定的特点。
FR9200 输出的秒脉冲信号，是由铷原子钟频率信号分频得到的，并且同步于 GPS/北斗输出的 UTC时间，能够克服 GPS/北斗接收机秒脉冲信号不稳定带来的影响，是真正复现的“UTC时间基准”。当 GPS/北斗卫星失锁或出现异常不可用时，系统能够智能判别，切换到铷原子钟进行守时，继续提供高可靠性的时间频率信号。
FR9200 溯源同步到 GPS北斗卫星的原子钟上，输出频率几乎没有漂移，产品性能接近铯钟，价格却远低于铯钟，而且不存在铯钟那样铯束管寿命短需要高成本更换的问题。FR9200 非常适合应用于SDH数字同步网的 1、2 级节点时钟，为电力、电信、广电、时统、计量校准、雷达设备等提供高精度的时间和频率基准。
铷原子频率标准
关键特性
- 内置铷原子钟和高稳晶振
- 日平均频率准确度<1E-12
- 驯服、保持自动切换
- 测频精度<1E-12 /天
- GPS/北斗失锁后依靠铷钟高精度守时
- 低相噪频率信号输出
- 显示屏和指示灯智能显示
- 1PPS与10MHz信号相位一致
- 16路10MHz、4路5MHz输出
- 4路1PPS、4路DCLS输出
- 1路NTP网络授时管理
- 终身免费技术支持
应用以及拓展
- CMMB移动多媒体单频网系统
- DTMB地面数字电视单频网系统
- DAB、DVB单频网系统
- 调频同步广播
- 同频同波网
- 单频网系统
-
10MHz、5MHz、1MHz多路扩展输出
- 2.048MHz、E1信号多路输出及扩展
- IEEE1588-2008/PTP输出扩展
- 支持B1I, B1C, B2a, B2I, B3I卫星系统扩展
- 可按客户需求定制，输出485、422等信息
- 供电方式可选 48V、24V、12V等冗余供电
供电和环境参数
- -- 机箱: 440 x 89 x403 mm (2U机箱).
- -- 重量: < 3.5kg.
- -- 电源：双电、50W，220V ±20% 47Hz ~63Hz
- -- 工作环境: -20˚to +65˚C / 5% to 90% RH, 无凝结
- -- 存储环境: -40˚to +75˚C / 5% to 95% RH, 无凝结
相噪扩展指标
- 指标1：
- ≤-110dBc/Hz @1Hz
- ≤-140dBc/Hz @10Hz
- ≤- 150dBc/Hz @100Hz
- ≤- 160dBc/Hz @1kHz
- ≤- 160dBc/Hz ≥10kHz
- 指标2：
- ≤-115dBc/Hz @1Hz
- ≤-138dBc/Hz @10Hz
- ≤- 150dBc/Hz @100Hz
- ≤- 160dBc/Hz @1kHz
- ≤- 165dBc/Hz ≥10kHz
- 指标3:
- ≤-120dBc/Hz @1Hz
- ≤-142dBc/Hz @10Hz
- ≤- 155dBc/Hz @100Hz
- ≤- 162dBc/Hz @1kHz
- ≤- 165dBc/Hz ≥10kHz
前面板
- 液晶显示屏
- 显示液晶屏显示年月日时分秒和 GPS北斗卫星信息和设备工作状态
- REF：时间基准（GPS+北斗）
- LCK：内部振荡器锁定状态；
- SAT：设备锁定卫星的颗数；
- LON：经度信息；
- LAT：纬度信息；
- ALT：高度信息（米）
- 指示灯
- PWR：电源指示灯
- REF：卫星锁定指示灯
- LCK：铷钟锁定指示灯
- ALM：告警指示灯
|

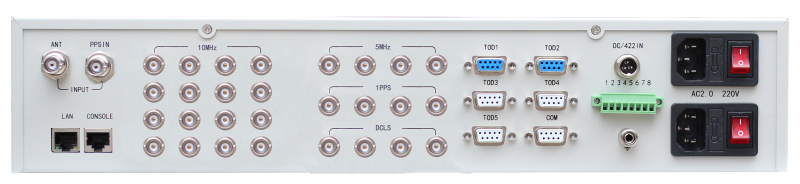

后面版 10 MHz正弦波、5 MHz正弦波、1PPS脉宽100毫秒、B码（DC） |
||
| 10MHz | 接口 | 16路，BNC，50Ω正弦波 |
| 输出幅度 | 8dBm±2dB | |
| 驯服准确度 | 1E-12/天 | |
| 保持频率准确度 |
＜1E-12（锁定卫星，24小时平均值） ＜2.5E-12（卫星失锁，24小时平均值）（和环境温度有关） ＜1E-11（未锁定卫星，24小时平均值）（和环境温度有关） |
|
|
开机特性 |
加电20分钟：≤5E- 10 加电 4小时：≤1E- 11 |
|
| 稳定度 |
＜3E-11/10ms ＜5E-12/100ms ＜2E-12/1s ＜2E-12/10s ＜8E-13/100s ＜6E-13/日（锁定卫星） |
|
| 相位噪声 |
≤-100dBc/Hz @1Hz ≤-135dBc/Hz @10Hz ≤- 150dBc/Hz @100Hz ≤- 155dBc/Hz @1kHz ≤- 158dBc/Hz ≥10kHz |
|
| 谐波 | ≤-50dBc | |
| 杂散 | ≤-90dBc | |
| 漂移率 | ＜1E- 12/天 | |
| 5MHz | 接口 | 4路，BNC，50Ω正弦波 |
| 指标 | 参考10MHz | |
| 1PPS | 接口 | 4 路，BNC接口，TTL 电平（3~5V），阻抗 50Ω |
| 同步精度 | <100ns | |
| 脉冲宽度 | 100ms | |
| 上升沿 | <10ns | |
| 抖动 | <1ns | |
| 状态 |
当卫星锁定时，秒脉冲与卫星同步 当卫星失锁时，由内置铷原子频标保持 |
|
| DCLS（B码） | 接口 | 4 路，BNC接口，TTL 电平（3~5V），阻抗 50Ω |
| 协议 | 《IRIG STANDARD 200-04》 | |
| LAN | 接口 | 1路，RJ-45网口，10/100M自适应以太网接口， |
| 功能 | NTP网络授时、监控管理 | |
